Loading..

شهرک صنعتی پرند، بعد از میدان فناوری، خیابان گلزار، کوچه گل آذین، پلاک 10
info@reactivemetal.com02128422927
عکس FESEM ساختار سطحی

در کاربردهای ارتوپدی و دندان­پزشکی رشد نانولوله­ های اکسید تیتانیوم روی تیتانیوم روشی کاربردی برای بهبود روند ادغام ایمپلنت است. برای انجام این پروسه همواره پژوهشگران به­دنبال ساده­سازی و همچنین پایین آوردن هزینه ­ی این پروسه بودند. در سال 2014، ربین و همکارانش تشکیل نانولوله­ ی TiO2 را در الکترولیت اتیلن گلیکول و آب حاوی NH4F (با ولتاژ 10 تا 90 ولت) در دمای اتاق را بررسی کردند. تاثیر زمان و ولتاژ و همچنین درصد NH4F  را روی شکل گیری نانولوله­ ها با کمک روش طراحی آزمایش­ها انجام شد. نتایج آزمون­های الکتروشیمیایی نشان داد که نمونه­ ی پوشش داده شده مقاومت به خوردگی کمتری نسبت به تیتانیوم بدون پوشش دارد.

نانولوله­ های تیتانات بسیار منظم امکان به خوبی به هم چسبیدن ایمپلنت و استخوان را ایجاد می­کند. نانولوله­ های تیتانات اساسا در الکترولیت­های آبی یا آلی حاوی فلئور ساخته می­شوند.

از میله ­های تیتانیوم گرید 2 با قطر 3 میلیمتر به عنوان آند و فویل پلاتینیوم 12 سانتی متر مربعی به عنوان کاتد استفاده شد. الکترولیت استفاده شده در آندایز ترکیب اتیلن گلیکول و آب و NH4F بود. آندایز­ها در دمای اتاق ولتاژ اعمالی بین 10 تا 90 ولت بود. درصدهای وزنی  NH4F به ترتیب 0.5، 1 و 1.5 بود. ولتاژهای اعمالی 10، 20 و 30 ولت در زمان­های 1، 2 و 3 ساعت آزمایش­ها صورت گرفت. با انجام این مجموعه آزمایش­ها اثر 3 عامل اثر گزار الف) درصد فلئور ب) ولتاژ ج) زمان آندایز روی نانولوله­های TiO2 بررسی شد.

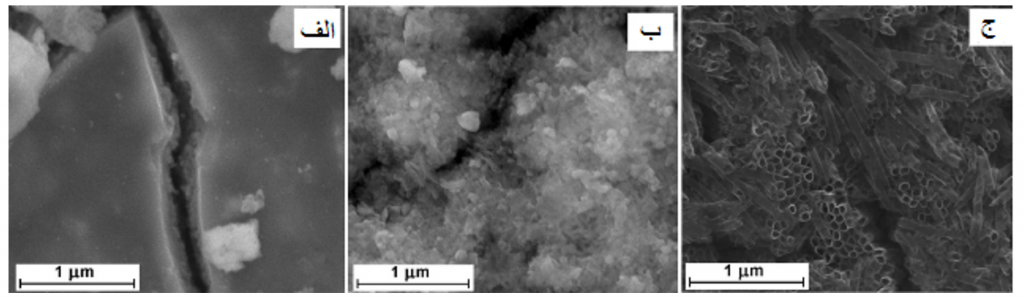

شکل ‏1 : مورفولوژی لایه ی اکسیدی ایجاد شده با روش آندایز تیتانیوم در الکترولیت آب و اتیلن گلیکول الف) لایه ی فشرده در 1.5 درصد جرمی NH4F با 10 ولت در 1 ساعت ب) لایهی ی پروس با 1.5 درصد جرمی NH4F با 10 ولت در 3 ساعت ج) نانولوله ها با 1 درصد جرمی NH4F با 20ولت در 2ساعت

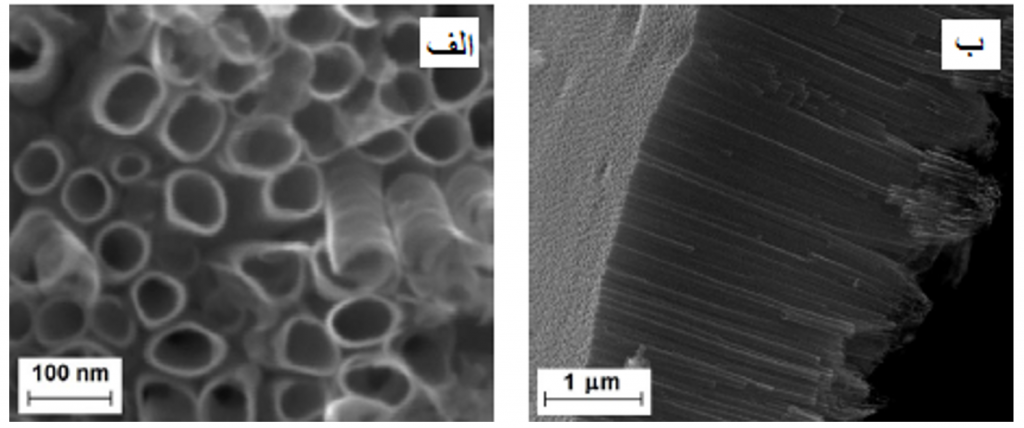

شکل ‏2 :الف) عکس FESEM ساختار سطحی و ب) سطح مقطع نانولوله های اکسید تیتانیوم (1درصد جرمی NH4F با 20 ولت در 2ساعت) را نشان می دهد.

با توجه به بررسی­ های انجام شده، بیشرین تاثیر رو اندازه­ی نانولوله را درصد فلئور دارد. بهترین شرایط برای دست­یابی به نانولوله­ های منظم استفاده از نقطه­ ی میانی یعنی؛ 1درصد جرمی NH4F و20 ولت در 2 ساعت است. لایه­ ی ایجاد شده توسط روش آندایز ساختار آمورف دارد. نانولوله­ های اکسید تیتانیوم پوشش داده شده نسبت به تیتانیوم بدون پوشش مقاومت به خوردگی بالاتری در محلول رینگر دارد.

Write A Comment
